Transportador a Cabo

ESPECIFICAÇÕES

O misturador da série MHP é constituído por uma câmara, de volume adequado à densidade dos produtos a serem misturados, confeccionada em aço carbono ou inoxidável.

A abertura para descarga do produto misturado é efetuada através de comportas de abertura total, sob a câmara, garantindo total esvaziamento do equipamento. A operação das comportas é feita por meio de acionamento pneumático.

O eixo rotor é dimensionado para suportar a partida do equipamento cheio, e é constituído de helicóide dupla e reversa, de modo a proporcionar a mistura homogênea dos ingredientes.

Opcionalmente, o eixo rotor pode ser montado com pás, para misturar produtos granulados (para evitar danos aos grânulos).

O acionamento mecânico do eixo é feito através de motor elétrico e dispositivo redutor de velocidade de alto rendimento.

FINALIDADE

Misturar e homogeneizar cargas de rações, após a dosagem correta e adequada dos ingredientes.

CAPACIDADES

Os misturadores horizontais da série MHP podem misturar cargas de 500 kg a 3000 kg.

MODELOS

MHP 500

MHP 1000

MHP 1500

MHP 2000

MHP 3000

IMAGENS

ESPECIFICAÇÕES

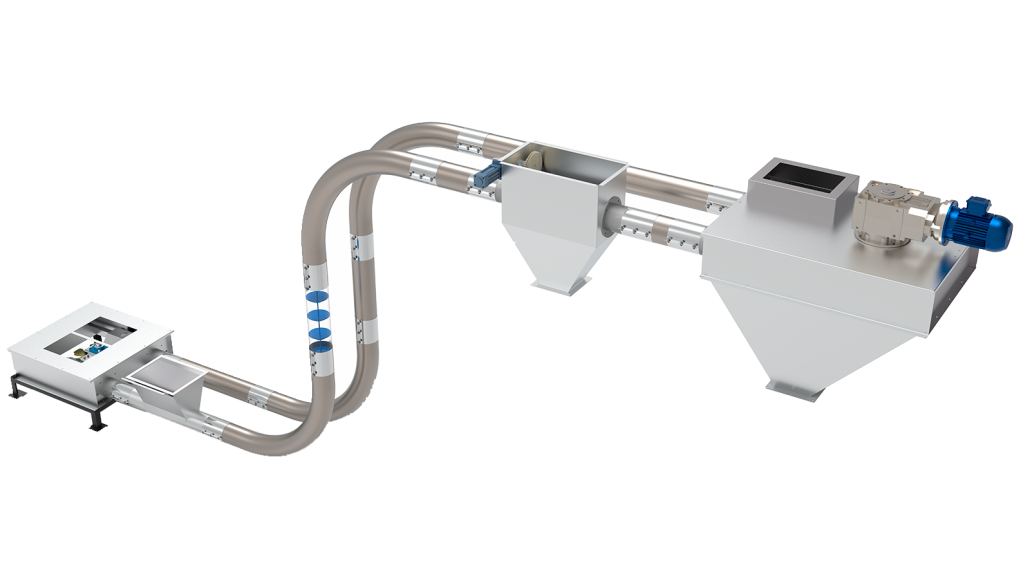

Os transportadores FLEXICABO tem aplicação indicada no transporte de materiais de consistência frágil, quando é necessária a ausência de impacto e atrito excessivos e onde é importante a preservação da integridade das partículas do produto transportado. Exemplos são o transporte de sementes, grãos de café, cereais, entre outros.

Estes se caracterizam pela baixa potência necessária ao seu acionamento, à combinação de trechos horizontais, verticais e inclinados em um mesmo equipamento e com um único dispositivo de acionamento. Essa flexibilidade de arranjo permite interligar equipamentos em diferentes níveis em relação ao piso e em diferentes direções.

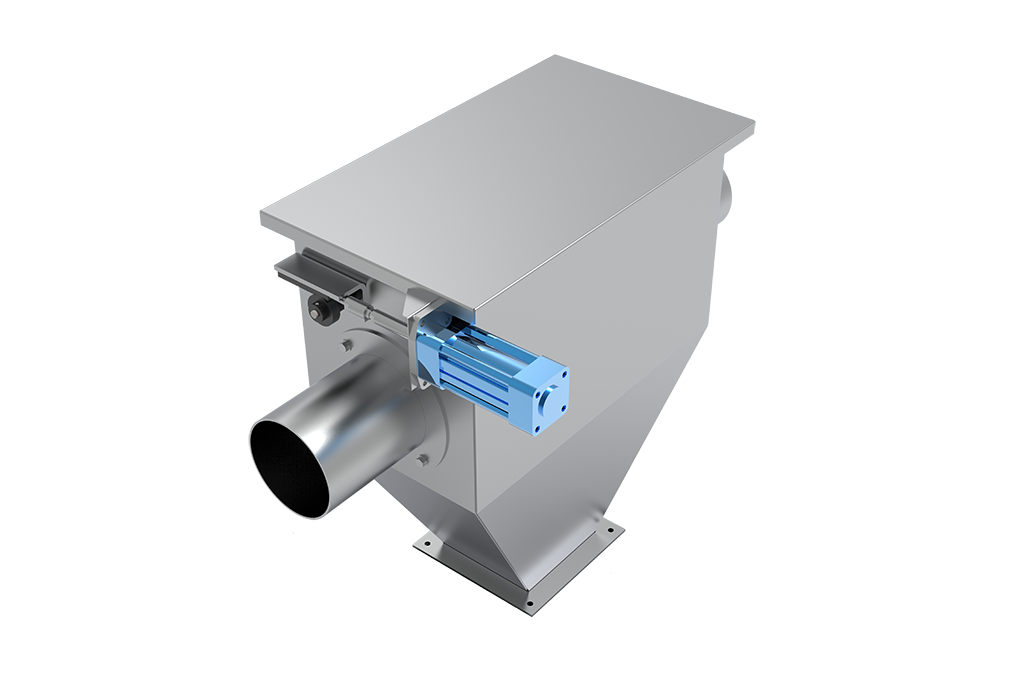

Acessórios como entradas para alimentação e dispositivos para descarga de produto em diferentes pontos, tornam possível uma grande variedade de soluções para o projeto de uma planta de processamento.

www.flexicabo.com.br

FINALIDADE

Indicados para o transporte de produtos em que é importante manter a integridade das partículas, evitando a geração de pó e finos.

MODELOS E CAPACIDADES

TCP002 – Diâmetro nominal de 50mm (2″)
Capacidade: 1 a 2,5 m3/h

TCP004 – Diâmetro nominal de 100mm (4″)
Capacidade: 4 a 16 m3/h

TCP006 – Diâmetro nominal de 150mm (6″)
Capacidade: 10 a 36 m3/h

TCP008 – Diâmetro nominal de 200mm (8″)
Capacidade: 16 a 60 m3/h

VÍDEOS

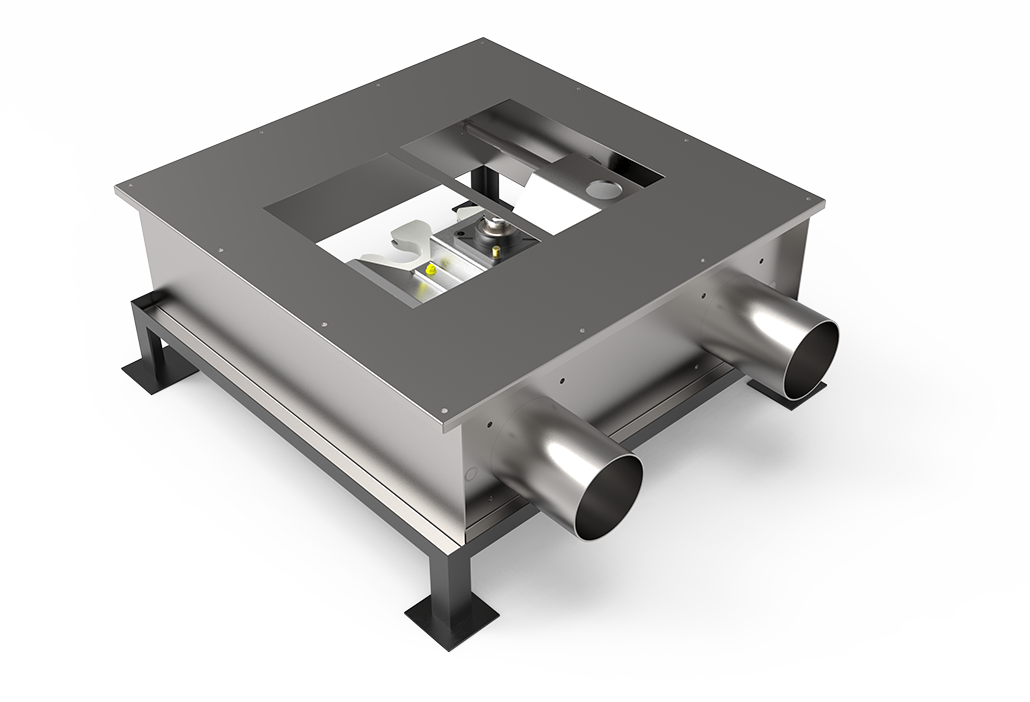

Acessórios como escovas para limpeza dos discos e do cabo e visores para controle de nível de carga, são algumas das opções que podem ser incluídas na configuração do equipamento.

IMAGENS

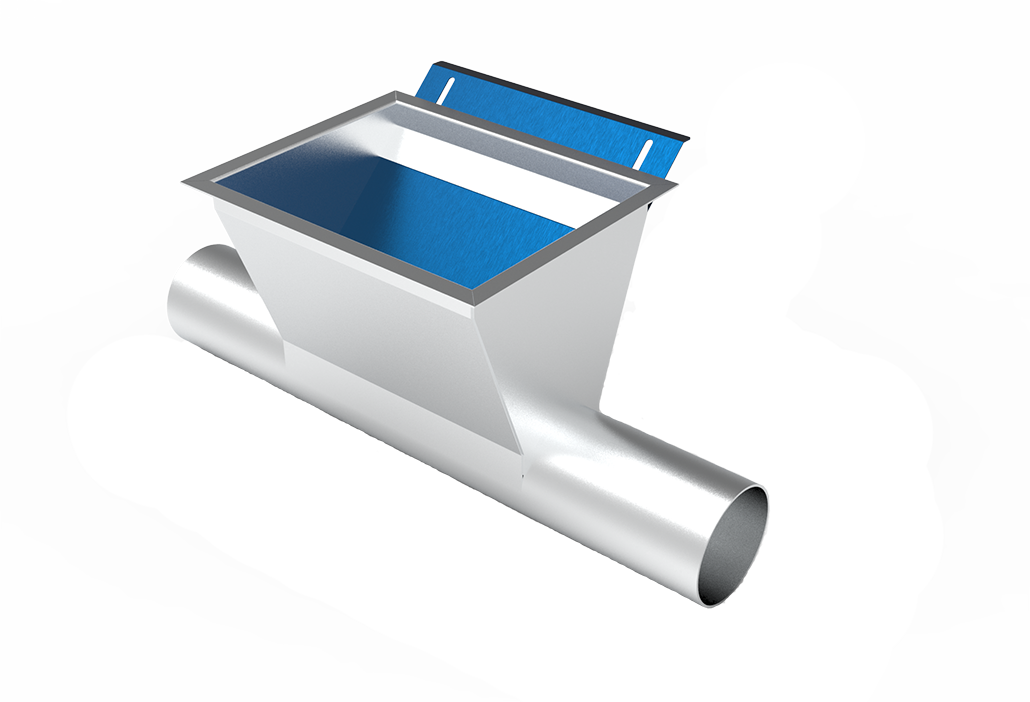

Moegas de entrada para alimentação e dispositivos para descarga de produto em diferentes pontos, tornam possível uma grande variedade de soluções para o projeto de uma planta de processamento.

IMAGENS

ESPECIFICAÇÕES

O transportador helicoidal (ou de rosca) constituem solução altamente econômica – de baixo investimento inicial – para transporte horizontal de cereais, grãos e rações para alimentação de animais.

O uso desse tipo de transportadores mostra-se adequado para os casos em que não se necessita de autolimpeza total do equipamento e em que não haja necessidade de evitar os danos nas partículas transportadas.

Os transportadores de rosca permitem descarga dos produtos em qualquer ponto ao longo do comprimento dos mesmos, ou em múltiplos pontos, controlados por válvulas cuja abertura pode ser manual ou automatizada.

FINALIDADE

Transporte horizontal de cereais, grãos inteiros ou moídos e rações para alimentação de animais.

CAPACIDADES

De 500 kg/hora a 100 ton/hora.

MODELOS

THP 0,5 a THP 100

IMAGENS

ESPECIFICAÇÕES

O transportador autolimpante de arraste ou de corrente da série TAP asseguram o aproveitamento mais eficiente da potência do motor de acionamento, pelo baixo consumo de energia elétrica por tonelada de produto transportado.

Características importantes dos transportadores de arraste são a baixa possibilidade de contaminação entre produtos transportados e total limpeza dos mesmos após o transporte dos produtos.

As correntes são de material tratado superficialmente, para evitar desgaste precoce das mesmas. Podem ter complementos de nylon ou de teflon, para melhorar ainda mais a capacidade de limpeza total dos transportadores.

Os transportadores de arraste são utilizados com muito êxito nas aplicações em que os produtos transportados não podem ser danificados pela quebra das partículas (petfood, por exemplo).

FINALIDADE

Transporte horizontal de cereais, grãos inteiros ou moídos e rações para alimentação de animais.

CAPACIDADES

De 500 kg/hora a 100 ton/hora.

MODELOS

TAP 0,5 a TAP 100

IMAGENS

ESPECIFICAÇÕES

A extrusora é composta de eixo montado com um conjunto de segmentos helicoidais de perfis especiais, configurados conforme os materiais a serem processados (diferentes teores de amido, fibra e proteína) e um “canhão” com configuração interna específica.

O acionamento é feito através de motor elétrico e dispositivo de redução de velocidade de alta eficiência, montado sobre base confeccionada em aço carbono, com ou sem revestimento em aço inoxidável.

Os diferentes formatos são obtidos por meio de matriz com desenhos adequados e dispositivo de corte do material processado na extrusora. O equipamento dispõe de terminais para conexões hidráulicas e de vapor.

FINALIDADE

Processamento térmico e formatação de cereais (milho, soja, sorgo, etc.) e rações destinadas à alimentação de animais.

MODELOS E CAPACIDADES

EXP 2000

Potência 100 a 125 cv | Capacidade 2 ton/h

EXP 4000

Potência 125 a 150 cv | Produtividade 4 ton/h

EXP 6000

Potência 150 a 200 cv | Produtividade 6 ton/h

EXP 10000

Potência 250 a 300 cv | Produtividade 10 a 12 ton/h

IMAGENS

ESPECIFICAÇÕES

Misturador horizontal de 2 eixos, com pás para o revolvimento de partículas extrusadas, com o mínimo dano à integridade das mesmas. Construído em aço inoxidável tem o acionamento dos eixos por motoredutores independentes.

O misturador é montado sobre células de carga, que permitem determinar com exatidão a quantidade de material sólido a ser recoberto e equipado com 2 válvulas para descarga rápida da batelada de material misturado.

A configuração dos eixos e pás não permite a existência de pontos “mortos” no misturador, locais em que o produto não sofre a movimentação necessária a uma distribuição uniforme do recobrimento.

FINALIDADE

Misturar e homogeneizar cargas de rações, após a dosagem correta e adequada dos ingredientes.

CAPACIDADES

Os misturadores horizontais da série MHP podem misturar cargas de 500 kg a 3000 kg.

MODELOS

SRBP 2000

Capacidade 2 ton/h

SRBP 4000

Capacidade 4 ton/h

SRBP 6000

Capacidade 6 ton/h

SRBP 10000

Capacidade 10 ton/h

IMAGENS

ESPECIFICAÇÕES

O secador é composto por câmara, de diferentes números de módulos de secagem, atravessada por esteira transportadora composta por bandejas de chapa perfurada de um, 2 ou 3 passes.

A secagem é processada em cada um dos módulos, por circulação forçada de ar aquecido por trocadores de calor ou por queimadores de gás. O direcionamento adequado do ar aquecido é obtido pela correta configuração de dutos e câmaras. A retirada do ar úmido saturado é proporcionada por exaustor dimensionado para a utilização máxima da capacidade de secagem do ar aquecido.

O equipamento dispõe da infra-estrutura para aquecimento de ar, conforme a disponibilidade da fonte térmica ( vapor ou gás combustível) e de termômetros indicadores da temperatura do ar nos vários módulos de secagem. O secador é isolado termicamente, para o máximo aproveitamento do calor da fonte térmica e para evitar aquecimento do ambiente onde será instalado.

FINALIDADE

Secagem de cereais e rações para alimentação de animais, cozidos e com umidade de 20 a 25%.

MODELOS E CAPACIDADES

SHP 2000

Capacidade 2 ton/h

SHP 4000

Capacidade 4 ton/h

SHP 6000

Capacidade 6 ton/h

SHP 12000

Capacidade 12 ton/h

SHP 15000

Capacidade 15 ton/h

MODELOS

IMAGENS

ESPECIFICAÇÕES

O moinho é composto por câmara de aço carbono, com rotor balanceado de vários discos e eixos-suporte que mantêm martelos endurecidos superficialmente, e que atritam grãos de cereais e rações contra peneiras com furos de diferentes diâmetros, o que possibilita a redução da granulometria dos materiais a serem moídos.

O desenho dos moinhos de martelos da série MMP é tal que permite o máximo aproveitamento da potência disponibilizada pelo motor de acionamento, com o melhor rendimento em toneladas de produtos moídos por CV de potência do motor.

Os moinhos devem ter um sistema de exaustão que contribui para um melhor desempenho – o que é mais evidente nos casos de peneiras com furos de pequeno diâmetro – medido em toneladas de produto moído por hora.
